NS-SP Damwandprofielen

NS-SP damwanden worden geproduceerd door Nippon en Sumitomo Metal fabrikanten en hebben drie delen, U type damwand, soort hoed damwanden en recht web damwanden. NS-SP damwanden hebben vele meest gebruikte profielen, zoals NS-SP-type ⅠA, Ⅱ, IIA, Ⅲ, ⅢA, Ⅳ, ⅤL, ⅥL, ⅡW, ⅢW, ⅣW. In zeemilieu, het materiaal gevoelig voor corrosie, vooral in warme klimaten. De splash zone (tussen de gemiddelde lage water en de bovengrens van de wave contact) en de gebieden in de buurt van modder lijn zijn het meest kwetsbaar voor corrosie.

De totale geleverde tonnage was 541 ton. Pile schoenen waren om alle belangrijkste muur palen voorzien als gevolg van de harde rijomstandigheden. De trekstangen werden geleverd door Arcelor en Thyssencrupp onder de leiding en het ontwerp. De meegeleverde stangen waren M47mm van staalkwaliteit 950/1050 op 3,0 meter centra in 15,0 meter lengte. Trekstangen waren gewikkeld in Denso tape voorafgaand aan de installatie.

Beschermende coatings zoals bitumen of staal worden aanbevolen. River controle structuren en waterkeringen Staal damwanden is van oudsher gebruikt voor de ondersteuning en bescherming van oevers, slot en sluis bouw en bescherming tegen overstromingen. NS-SP Vel kan worden aangedreven door het water te maken palen voor de hand liggende keuze.

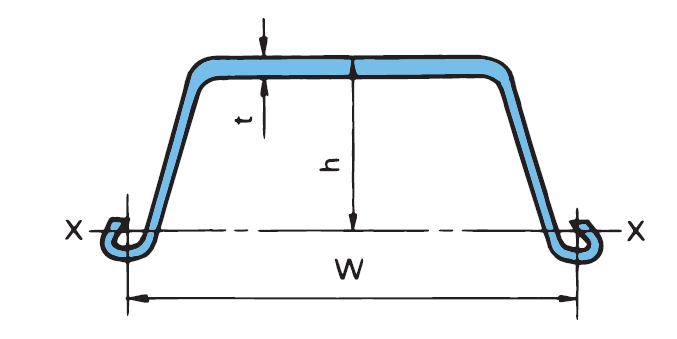

U type damwand

Sectie Afmeting Sectiegebieden Massa Traagheidsmoment Modulus van sectie
Breedte Hoogte Dikte Stapel Muur
b h/2 t
mm Mm mm cm2/pile kg/m kg/m2 cm4/m cm3/m
NS-SP-ⅠA 400 85 8 45.21 35.5 88.8 4500 529
NS-SP-Ⅱ 400 100 10.5 61.2 48 120 8740 874
NS-SP-IIA 400 120 9.2 55.01 43.2 108 10600 880
NS-SP-Ⅲ 400 125 13 76.4 60 150 16800 1340
NS-SP-ⅢA 400 150 13.1 74.4 58.4 146 22800 1520
NS-SP-Ⅳ 400 170 15.5 97 76.1 190 38600 2270
NS-SP-ⅤL 500 200 24.3 133.8 105 210 63000 3150
NS-SP-ⅥL 500 225 27.6 153 120 240 86000 3820
NS-SP-ⅡW 600 130 10.3 78.7 61.8 103 13000 1000
NS-SP-ⅢW 600 180 13.4 104 81.6 136 32400 1800
NS-SP-ⅣW 600 210 18 135.3 106 177 56700 2700
NS-SP-SX10 600 130 10.3 78.7 61.8 103 13000 1000
NS-SP-SX18 600 180 13.4 104 81.6 136 32400 1800
NS-SP-SX27 600 210 18 135.3 106 177 56700 2700

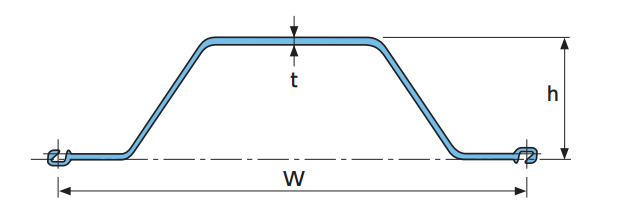

Soort hoed damwanden

Sectie Afmeting Sectiegebieden Massa Traagheidsmoment Modulus van sectie
Breedte Hoogte Dikte Stapel Muur
b h/2 t
mm Mm mm cm2/pile kg/m kg/m2 cm4/m cm3/m
NS-SP-10H 900 230 10.8 110.0 86.4 122.2 10500 902
NS-SP-25H 900 300 13.2 144.4 113 160.4 24400 1610
NS-SP-45H 900 368 15 187.0 147 207.8 45000 2450
NS-SP-50H 900 370 17 212.7 167 236.3 51100 2760

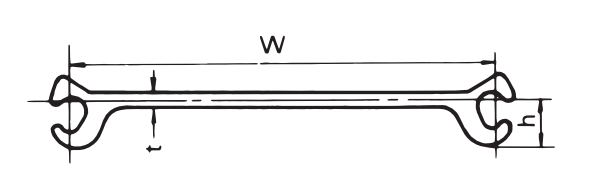

Straight web soort damwanden

Sectie Afmeting Sectiegebieden Massa Traagheidsmoment Modulus van sectie
Breedte Hoogte Dikte Stapel Muur
b h/2 t
mm Mm mm cm2/pile kg/m kg/m2 cm4/m cm3/m
NS-SP-FL 500 44.5 9.5 78.57 61.7 123 396 157.1
NS-SP-FXL 500 47.0 12.7 98.36 77.2 154 570 196.7
